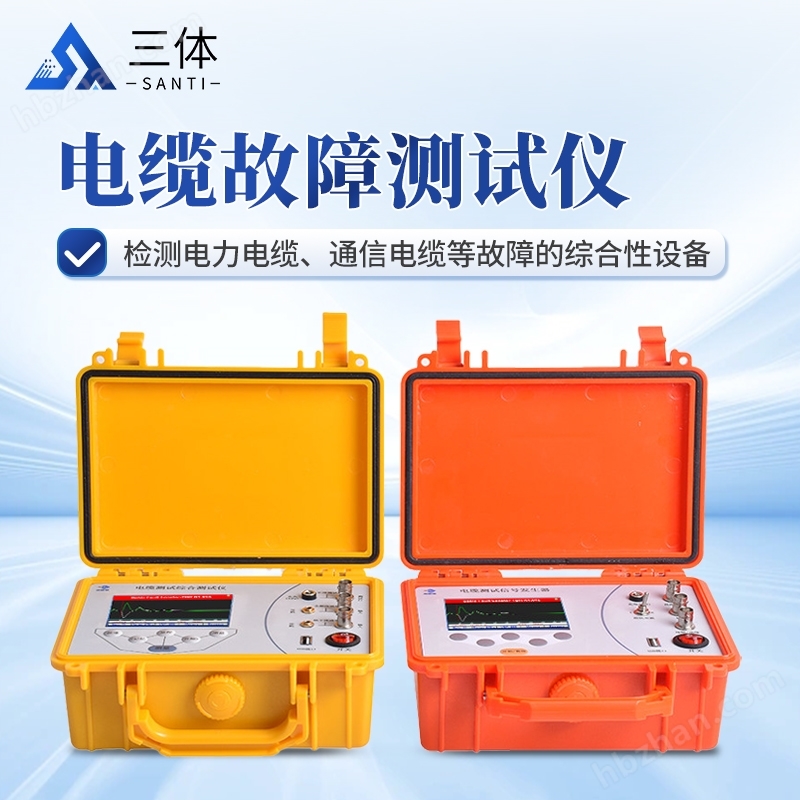

电缆故障测试仪

电缆故障测试仪是用于检测电力电缆、通信电缆等故障的综合性设备，可定位开路、短路、高阻故障等，并支持路径探测。通过低压脉冲法确定故障大致位置，配合声磁同步技术精确定点‌。

二、‌应用场景‌

   适用于35kV及以下电压等级电缆，涵盖电力、通信、铁路信号等领域。

三、技术参数

   电缆故障测试仪：

1、显示：480*320分辨率，3.5英寸

2、测试范围：8Km

3、测试盲区：5米

4、测试分辨率：0.5米

5、脉冲宽度：30V脉冲，100ns-2us自动调节

6、测试方式：自动测试、手动分析，2种方式组合

7、阻抗平衡自动调节

8、增益调节：自动和手动相结合

9、功能：漏电定位、路径寻径、深度计算

10、漏电故障：漏电绝缘电阻范围0-0.5MΩ

11、测试误差：1米

12、电缆深度：3米

13、路径精度：0.2米

14、接口：USB-A(固件升级)；DC5.5/2.5接口；BNC TDR测试口；BNC全频检测座；BNC抗干扰检测座；2*PJ3.5mm音频座

15、锂电池：11.1V  2000mAH

16、充电器：DC 12V 2A

17、工作环境：-15~50℃；95%RH；防水：IP67

18、冲击强度：具有较高的抗冲击强度，能够在恶劣环境下保持稳定工作。

19、主机体积: 220*1 60*90 (W*D*H, mm)

20、主机重量: 1.2kg
